重錘式料位計-百科分享

更新時間：2025/4/24 9:41:45 提交時間：2025/4/6      瀏覽次數：2213

重錘式料位計是一種通過重錘重力作用來感應物料堆積高度的測量裝置。它主要由重錘、傳感器、信號處理器和顯示器等部分組成。
在使用過程中，重錘通過導線連接到傳感器上，當物料堆積在重錘上時，重錘會受到壓力作用，這個壓力會通過傳感器被轉換成電信號，然后通過信號處理器處理并顯示在顯示器上。
重錘式料位計適用于測量物料的高度，它可以在各種粉狀、顆粒狀和塊狀物料的儲存或加工過程中非常精確地測量物料高度。 重錘式料位計具有結構簡單，使用方便的特點，并且適用于各種應用環境。它可以在化工、食品、建筑、冶金等領域中廣泛使用。

重錘式料位計工作原理：

重錘式料位計是使帶有配重錘的鋼纜下降，電子測量配重到達被測量物體的鋼纜長度，從而正確測量筒倉或罐內粉粒體的料位。

重錘式料位計安裝位置

安裝位置請避開被測量物的搬入口及搬入口的正下方或附近。配重錘有可能被埋在物料里。

另外，請選擇即使重量多少晃動也不會碰到周圍構造物的地方安裝。

為了本機的檢查方便，請確保在頂蓋，控制器的周圍預留出空間。

考慮到受陽光直射導致本機溫度上升時，戶外請安裝遮陽罩。

安裝方法

本機采用法蘭(JIS5K100A)安裝。請務必安裝水平。在傾斜的狀態下安裝時，電線繩可能會從鼓上脫落，纏繞在主軸上或不下上限檢測桿。

請用水平器等確認。安裝時，必須放入橡膠密封圈(厚度3mm左右)，M16×L60螺栓、螺母、墊圈固定8處。安裝的時候請充分注意不要劃傷鋼絲繩。

另外，請確保檢查所需的空間。在本機附近設置檢查口。

重錘式料位計產品特點：

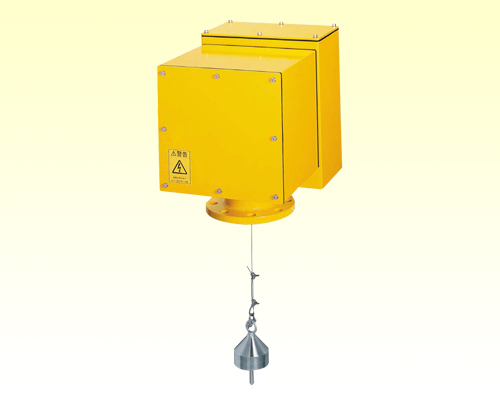

日本東和制電(TOWA)，重錘式料位計，不受環境影響，可正確測量。

品牌：日本東和制電TOWA SEIDEN

型號：TLX-120AP1 ( 測量范圍0-12米)，TLX-200AP ( 測量范圍0-20米)

技術參數：

型 號：TLX-120AP1(0-12米)/ TLX-200AP(0-20米)

測量方式：脈沖方式

測 量 尺：鋼纜φ2mm、SUS304

輸出電流：DC4～20mA、負荷抵抗350Ω以下

輸　　入：無電壓接點信號(開始輸入)

配重速度：約13m/min

電源電壓：AC100V或AC200V

環境溫度：-10～50℃

法蘭尺寸：5K100A

消耗功率：70VA

重 量：31Kg

重錘式料位計使用示例：

請避免設置于投入口附近。

端管噴嘴的長度請控制在150mm以內。

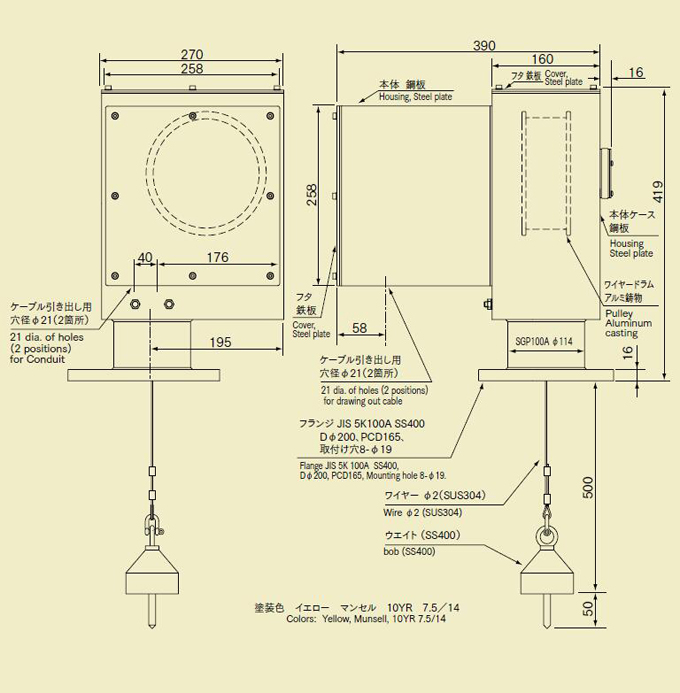

外形圖
