關于如何選擇電容式物位開關的輸出方式本篇告訴你

更新時間：2025/4/24 9:41:45 提交時間：2025/4/6      瀏覽次數：666

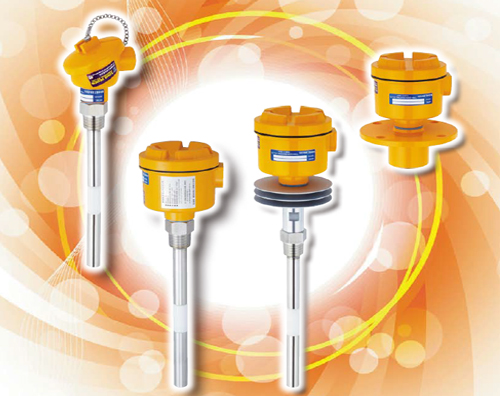

　　電容式物位開關常見的輸出方式有哪些，應該如何選擇?目前，國內常見的幾種輸出方式為：晶體管、繼電器、二線制、晶閘管。面對琳瑯滿目的輸出方式，客戶怎么樣對應現場使用進行選擇呢?本文主要針對這一知識點進行講解。

　　一、晶體管是一種電子元件，它是通過基極電流來操控集電極與發射極的導通，屬于無觸點元件。其輸出響應速度快，但是有極性要求，所以只能帶直流負載。

　　比較突出的特點是適應于高頻動作，響應時間短，一般為0.2ms左右，但它只能帶DC 5～30V的負載，極限輸出負載電流為0.5A/點，每4點不得大于0.8A。

　　電子開關裝置，噪音小，反映時間短，壽命長，適用于小功率開關信號傳輸，可用于高頻脈沖信號之輸出，如監控四氟監控器、固態繼電器等要求頻率高、壽命長的應用場合。在高頻應用場合，如果同時需要驅動大負載，可以加其他設備(如中間繼電器等)方式驅動。

　　二、繼電器是一種電子監控器件，它具有監控系統(又稱輸入回路)和被監制系統(又稱輸出回路)，通常應用于自動操控電路中，它實際上是用較小的電流去操控較大電流的一種“自動開關”。

　　輸出開關頻率比晶體管低，但是可以帶交流負載或直流負載。特點是不同公共點之間可帶不同的交、直流負載，且電壓也可不同，帶負載電流可達8A/點;

　　但繼電器輸出方式不適用于高頻動作的負載，這是由繼電器的機械壽命決定的。其壽命隨帶負載電流的增加而減少，一般在幾十萬次至一百萬次之間，有的公司產品可達100萬次以上，響應時間為數十毫秒級。機械式開關裝置，噪音大，反映時間長，壽命短，適用于大功率、低頻率信號(220V、380V交直流信號)的切換。

　　三、二線制，其實類似于電流變送器，主要應用在有本質安全要求的現場，國內應用較少。

　　四、晶閘管(也叫可控硅)輸出只能帶交流負載(因為晶閘管工作時其柵極只能操控打開，而不能操控關閉，晶閘管的關閉是靠電流過零實現的，這只在交流電中存在。直流電中開通后必須依靠外部開關才能使電流為零)。晶閘管響應速度在前兩者之間。

　　帶負載能力為0.2A/點，只能帶交流負載，可適應高頻動作，響應時間為1ms。電子開關裝置的噪音小、反映速度快、壽命長，可承受大功率信號的傳輸任務。如，其大容量，高電壓特點，可直接操控接觸器等電氣開關(中間需接負載)。

　　綜上所述，繼電器和晶體管輸出在國內物位開關中的應用較多。繼電器型輸出驅動電流大、響應慢、有機械壽命，適用于驅動中間繼電器、接觸器的線圈、指示燈等動作頻率不高的場合;

　　晶體管輸出驅動電流小，頻率高，壽命長，適用于監控四氟監控器、固態繼電器等要求頻率高、壽命長的應用場合。在高頻應用場合，如果同時需要驅動大負載，可以加其他設備(如中間繼電器，固態繼電器等)方式驅動。

　　以上就是本篇為您分享的全部內容，希望以上的內容能夠對大家有所幫助，感謝您的觀看和支持，后期會整理更多資訊給大家，敬請關注我們的網站更新。
